數控立車系列

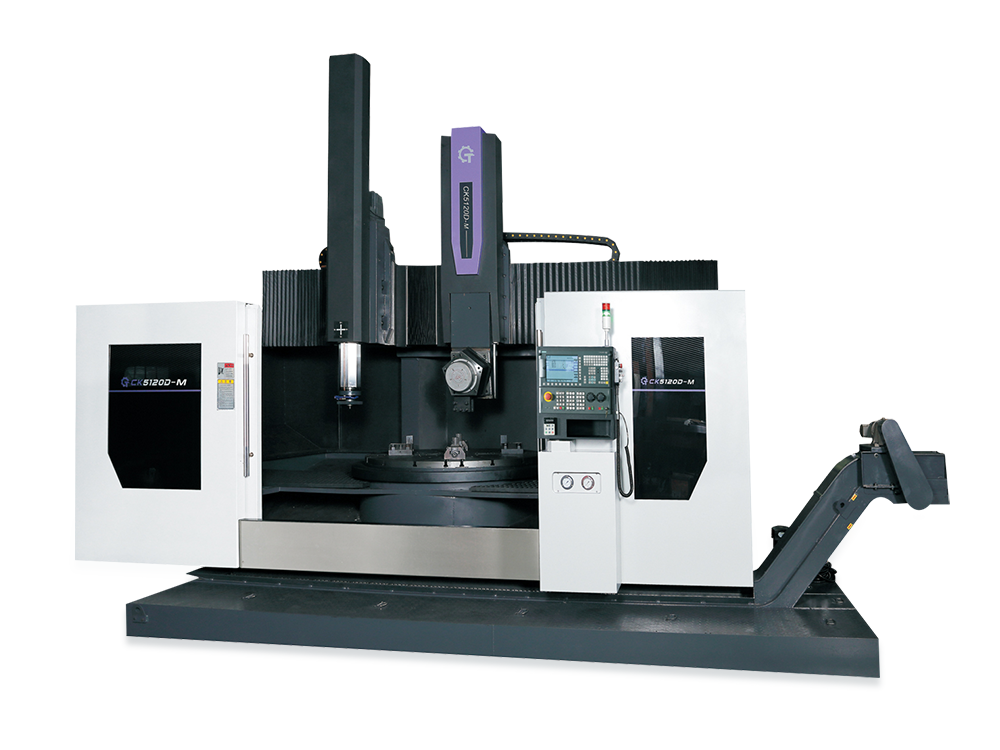

該機床是將車削與磨削復合到一臺機床上的復合機床。機床為定梁式單立柱數控雙刀架立式車床，機床由旋轉工作臺、變速機構、一體式立柱、橫梁、左右刀架、控制系統、獨立液壓控制系統組成。左刀架為磨頭刀架、右刀架為數控車削刀架。
產品特點
技術參數
| 參數名稱 | 單位 | 型號 | ||
| CK5116D-M | CK5120D-M | |||
| 主參數 | 工作臺直徑 | mm | 1400 | 1600 |
| 最大回轉直徑 | mm | 1600 | 2100 | |
| 最大車削直徑 | mm | 1600 | 2000 | |
| 最大工件高度 | mm | 800 | 800 | |
| 最大加工工件重量 | kg | 5000 | 8000 | |
| 工作臺最大扭矩 | N.m | 17500 | 25000 | |
| 主齒輪箱 | 主軸轉速范圍 | r/min | 1-300 | 1-250 |
| 工作臺速度變換擋位 | 檔 | 兩檔無極 | 兩檔無極 | |
| 主電機輸出功率 | 30分鐘額定值 30mins rated | kW | 30 | 37 |
| 連續額定值 | kW | 26 | 30 | |
| 磨削砂輪電機功率 | kW | 5.5 | 5.5 | |
| 進給軸電機功率 | X1軸伺服電機 | N.m | 27 | 27 |
| Z1軸伺服電機 | N.m | 27 | 27 | |
| X2軸伺服電機 | N.m | 27 | 27 | |
| Z2軸伺服電機 | N.m | 27 | 27 | |
| 車削滑枕 | 滑枕體截面尺寸 | mmxmm | 320T型滑枕 | 380T型滑枕 |
| 右垂直刀架搬度極限 | ±20。 | ±20。 | ||
| X1軸行程 | mm | -100~+1300 | -100~+1500 | |
| Z1軸行程 | mm | 800 | 800 | |
| 磨削滑枕 | 滑枕體截面尺寸 | mmxmm | 180X180八方滑枕 | 180X180八方滑枕 |
| 垂直磨削刀架搬度極限 | ±20。 | ±20。 | ||
| X2軸行程 | mm | -1200-+300 | -1400-+300 | |
| Z2軸行程 | mm | 800 | 800 | |
| 砂輪轉速 | r/min | 1500-3000 (無極） | 1500-3000 (無極） | |
| 砂輪直徑 | mm | Max.300 | Max.300 | |
| 砂輪軸錐孔 | 1:5 | 1:5 | ||
| 進給速度 | 切削進給速度 | mm/min | 0.2-500 | 0.2-500 |
| 快速進給速度 | mm/min | 8000 | 8000 | |
| 刀庫 | 電動刀塔工位 | 4工位(可選5工位） | 4工位(可選5工位） | |
| 車刀刀桿尺寸 | mmxmm | 32X32 | 40x40 | |
| 重量 | 機床總重量（約） | Kg | 24000 | 29000 |
| 系統 | CNC裝置型號 | SIEMENS828D | SIEMENS828D | |
| 機床外型 | 長x寬x高 | mm | 4000X3500X3900 | 4500X3500X3900 |
